Головка звукоснимателя DS Audio Master 1

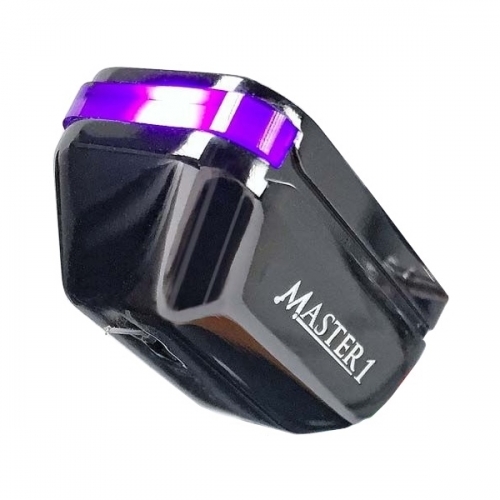

Флагманская модель оптической головки звукоснимателя с сопутствующим корректором. Головка звукоснимателя DS Master 1 в корпусе из сверхтвердого дюралюминия характеризуется доведенной до совершенства оптико-механической системой (значительно укорочен оптический участок) и улучшенной подвеской, а алмазная игла на иглодержателе из сапфира имеет заточку Micro Ridge, обеспечивающую отсутствие ультразвуковых паразитных колебаний.

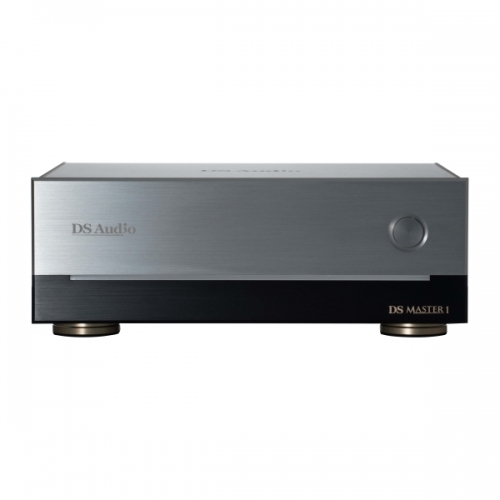

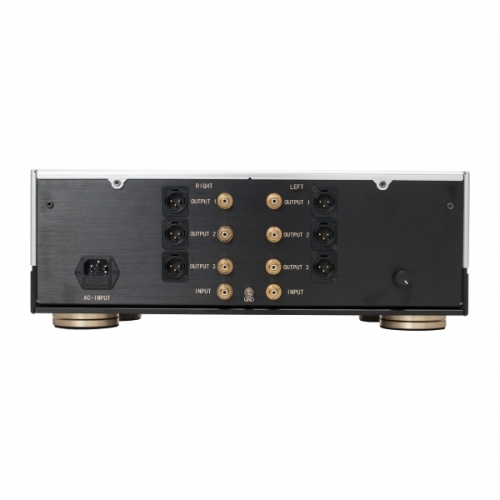

Специализированный корректор DS Master 1 оснащен тремя парами небалансных и балансных выходов и имеет три выбираемые частоты среза фильтра, отсекающего инфранизкие частоты. Массивный блок питания корректора содержит три сетевых трансформатора и конденсаторы сглаживающего фильтра общей емкостью 120 000 мкФ. Горячие и земляные проводники выполнены в виде медных пластин значительной толщины. Схема корректоры исключительно на дискретных элементах имеет конфигурацию двойного моно.



Основное отличие оптической головки DS Master 1 от MM, MC и MI состоит в том, что в ее конструкции полностью отсутствует что-либо связанное с электромагнитной индукцией: магниты, катушки или заслонки из мю-металла. Колебания иглы в канавке пластинки через иглодержатель передаются на несложное устройство, частично перекрывающее лазерный луч, падающий на фоточувствительный элемент. Таким образом происходит модуляция потока лазерного луча, создающая ток сигнала. Масса подвижной системы подобного рода во много раз меньше, чем у головок с подвижными катушками и индукционными заслонками, использующими эффект электромагнитной индукции (закон Фарадея), не говоря уже о подвижных магнитах, вследствие чего данная система обладает гораздо меньшей инертностью, а также в ней полностью отсутствует «магнитное трение» (самоиндукция, или правило Ленца).



Важное свойство головки DS Master 1 следующее: если ток сигнала любых других головок, будь то MM, MC или MI, пропорционален мгновенной скорости подвижного элемента, то в оптической системе ток сигнала пропорционален исключительно амплитуде отклонений заслонки от точки покоя. Поэтому оптическая головка способна воспроизводить сигналы начиная с нулевой частоты, т.е. постоянный ток, и по этой причине она имеет неоспоримые преимущества в области низкого баса (20 Гц и выше). Правда, это преимущество используется лишь отчасти, поскольку виниловые диски так или иначе имеют спад в 6 дБ/окт. начиная с частоты 50 Гц и ниже, что обусловлено конструктивными особенностями станков, нарезающих матрицы. Спад 6 дБ/окт. ниже 35 Гц реализован в специализированном корректоре для DS Master 1 и играет роль рокот-фильтра.



В ВЧ-области DS Master 1 также заметно лидирует, поскольку масса ее подвижной системы ничтожно мала. Кроме этого, в связи с практически полным отсутствием местных резонансов ее частотная характеристика в пределах всего звукового диапазона исключительно линейна. Поэтому в полностью аналоговой системе с головкой DS Master 1 конечный результат определяется уровнем качества винилового проигрывателя и тонарма, обладающего собственными резонансами, но уже не головкой.



DS Master 1 подключается к специализированному корректору, который осуществляет необходимую частотную коррекцию, отличную от таковой в случае индукционных головок, уровень выходного сигнала которых прямо пропорционален мгновенной скорости колебаний подвижной системы, т.е. растет с ростом частоты. Выходной уровень оптической головки пропорционален только амплитуде колебаний и от частоты не зависит. Корректор DS Master 1 попутно усиливает сигнала. Он также обладает фильтром инфразвуковых частот (рокот-фильтром), сигнал с которого подается на отдельный стерео выход. Данный прибор не является традиционным фонокорректором и не осуществляет коррекцию кривой RIAA, поэтому в системе необходим фонокорректор со входом, соответствующим стандартному уровню сигнала с MM-головок.
